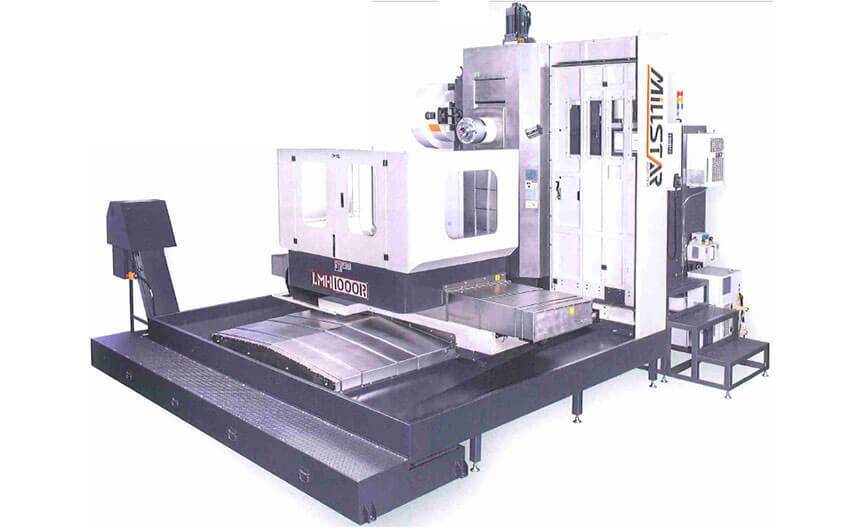

LMH1000 臥式加工中心機
- 移動式立柱結構設計可有效解決主軸頭搖擺與預防剛性位移.
- 直結式主軸提供較佳的加工精度與降低主軸位移.
- 三軸採用重負荷滾柱式線軌, 具耐負荷與高速位移特性.
- 一對一同步交換工作台, 可於加工中裝卸工件, 節省停機等待工件裝卸時間, 達到100%機器運轉效率.
- 旋轉工作台採用伺服馬達驅動, 定位快速精準.
- X, Y軸伸縮護蓋採用剪刀式伸板, 使伸縮護蓋在軸向移動式受力平均, 增加移動之順暢性, 降低馬達負載與噪音.
- 超強沖屑系統設計有三個沖屑區域, 共計30個噴水孔, 廣大強力的沖屑可有效避免工件熱變形並提昇33%的沖屑效果.
| 型號 | LMH1000R |
|---|---|
| 工作台尺寸 | 1000 X 1250 mm(0.001o分割) |
| T型槽 | 22 X P100 X 9 |
| 最大負荷 | 2000kg |
| 三軸行程 | 1530 X 1250 X 1250mm |
| 主軸端面至工作台面距離 | 230~1280mm |
| 主軸中心至工作台距離 | 50~1300mm |
| 主軸傳動方式 | 齒輪頭(兩段變速) |
| 主軸錐孔 | BT50 |
| 主軸內徑 | 100 mm |
| 主軸轉速 | 6000 rpm (齒輪頭-高低檔) |
| 三軸滑道 | 三軸滾柱線軌 |
| 三軸切削進給速率 | 15/15/12 m/min |
| 三軸快速移動率 | 6 m/min |
| 換刀機構 | 鏈條式 |
| 刀具選擇 | 鏈條式換刀 |
| 相鄰刀最大直徑X長度 | Φ125 X 400 mm |
| 刀具最大重量 | 15KG |
| 刀具刀柄規格 | BT-50 |
| 刀柄容量 | 40T |
| 主軸驅動馬達(連續/30分定格) | 15/18.5 KW |
| X,Y,Z驅動馬達 | 7/6/7/7 KW |
| X,Y,Z滾珠螺桿 | X/Z:Φ50 X P10,Y:Φ63 XP12 |
| 切削水馬達 | 660W |
| 外型尺寸(長X寬X高)(約) | 6218 X 5646 X 3957 mm |
| 淨重/毛重(約) | 19000kg/21500kg |
| 護罩 | 半罩 |
| 水箱容量 | 40”FR+40”HQ |
| 裝運要求 | 1000L |
| 標準配備: | 選購配備: |
| 1. 發那科0i MF控制器+8.4”LCD | 1. M800 /發那科-31iMB/海德漢/西門子 |
| 2. 主軸採齒輪頭 | 2. 10.4”彩色螢幕 |
| 3. 主軸轉速6,000 rpm(齒輪頭) | 3. 主軸中心出水20/50/70 BAR |
| 4. 主軸油冷機 | 4. 刀庫:鏈條式60 |
| 5. 主軸環狀噴水 | 5. 直結式主軸 8,000/10,000 rpm(BT 50) |
| 6. 切屑液系統 | 6. 3軸光學尺 |
| 7. 自動斷電系統 | 7. 工件量測與刀長量測系統 |
| 8. 電氣箱熱交換器 | 8. 電氣箱冷氣機 |
| 9. 自動潤滑單元 | 9. 全罩式鈑金 |
| 10. 刀庫:40刀鏈條式 | 10. 第4軸預備 |
| 11. 剛性攻牙 | 11. 第5軸預備 |
| 12. 半罩鈑金 | 12. CE標準 |
| 13. M碼吹氣 | 13. 鏈條式鐵屑輸送機含集屑車 |
| 14. 油水分離機 | 14. 第四軸工作台(LMH標準) |
| 15. 雙螺旋排屑裝置 | |
| 16. 工作石英燈 | |
| 17. 工具箱與工具 | |
| 18. 變壓器(外銷用) |
