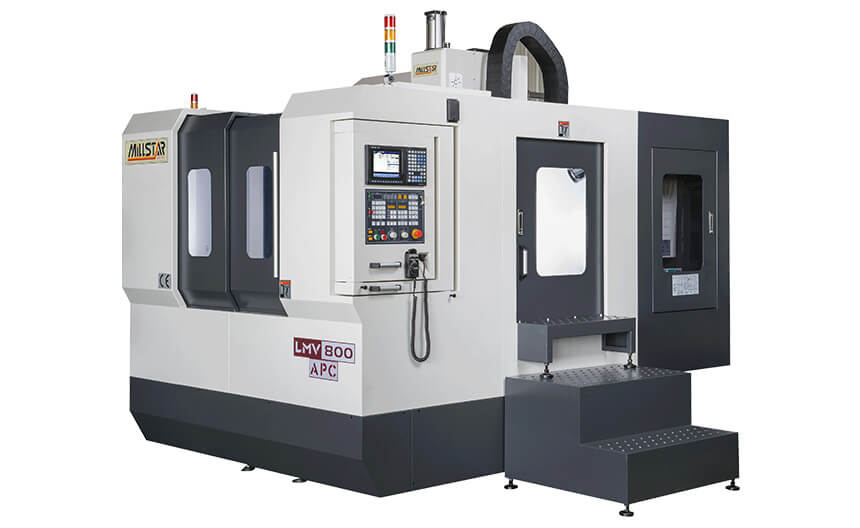

LMV800APC 立式加工中心機
| Model | LMV800APC | |
|---|---|---|
| Table | Work Table | 800 X 500 mm X 2pcs |
| T-slot | 100 X 18 mm X 5T | |
| Max. Loading | 400 kg | |
| Travel | Three Axes Travel | 800 X 460 X 450 mm |
| Spindle Nose to Table Surface | 150~600 mm | |
| Spindle Center to Column Slide Ways | 490 mm | |
| Spindle | Spindle Taper | BT40 |
| Spindle Diameter | Φ70 mm | |
| Spindle Speed | 10000 rpm | |
| Feedrate | 3 axes Slide Ways | Linear Way |
| 3 axes Rapid Feedrate | 30/30/30 m/min | |
| 3 axes Cutting Feedrate | 10/10/10 m/min | |
| ATC | Tool Magazine type | Arm |
| Tool Selection | Bi-direction shortest path | |
| Max. Tool Diameter X Length | Φ80 X 250 mm | |
| Max. Tool Weight | 7 kg | |
| Tool Shank | BT40 | |
| ATC Capacity | 24T | |
| Motor | Spindle Motor(cont./30 min) | 7.5/11 kw |
| X/Y/Z axis Servomotor | X,Y:HF224/Z:HF204B | |
| X/Y/Z axis Ball Screw | Φ32 X Pitch 12 | |
| Coolant Pump | 660W | |
| Miscellaneous | External Dimensions(L X W X H) | 2230X 3282 X 2707 mm |
| N.W/G.W.(approx..) | 5000/5500 kg | |
| Splash Guard | Fully Splash guard | |
| Coolant Tank Capacity | 270L | |
| 標準配備: | 選購配備: |
| 1. 三菱M80控制器 | 1. 發那科/三菱M800/西門子/海德漢/發格控制器 |
| 2. 8.4”彩色螢幕 | 2. 10.4”彩色螢幕 |
| 3. 地基墊及水平調整螺絲 | 3. 主軸轉速10000/12000/15000 rpm(BT40),直結式 |
| 4. 工具箱及工具 | 4. 主軸轉速6000/8000 rpm(BT50) |
| 5. 主軸轉速10000 rpm | 5. 主軸油冷機 |
| 6. 主軸鬆口吹氣系統 | 6. ZF齒輪箱 |
| 7. 切削液系統 | 7. 第四軸介面(不含馬達及驅動器) |
| 8. 自動斷電系統 | 8. CNC第四軸分度盤含伺服馬達 |
| 9. 熱交換器 | 9. 主軸中心出水20/30/50 BAR |
| 10. 自動潤滑單元 | 10. 電器箱冷氣機 |
| 11. 斗笠式20把刀 | 11. 刀臂式24把刀(BT40/BT50) |
| 12. 剛性攻牙 | 12. 鏈條式32把刀(BT50) |
| 13. 螺旋排屑裝置(含集屑車) | 13. 鍊板式/刮板式鐵屑輸送機含集屑車 |
| 14. M碼吹氣 | 14. 高壓沖屑裝置 |
| 15. RS232介面 | 15. CE標準 |
| 16. 全罩式鈑金 | 16. 油水分離機 |
| 17. 石英工作燈 | 17. 自動刀長量測 |
| 18. 變壓器(外銷專用) | 18. 自動工件量測 |
